Beschreibung

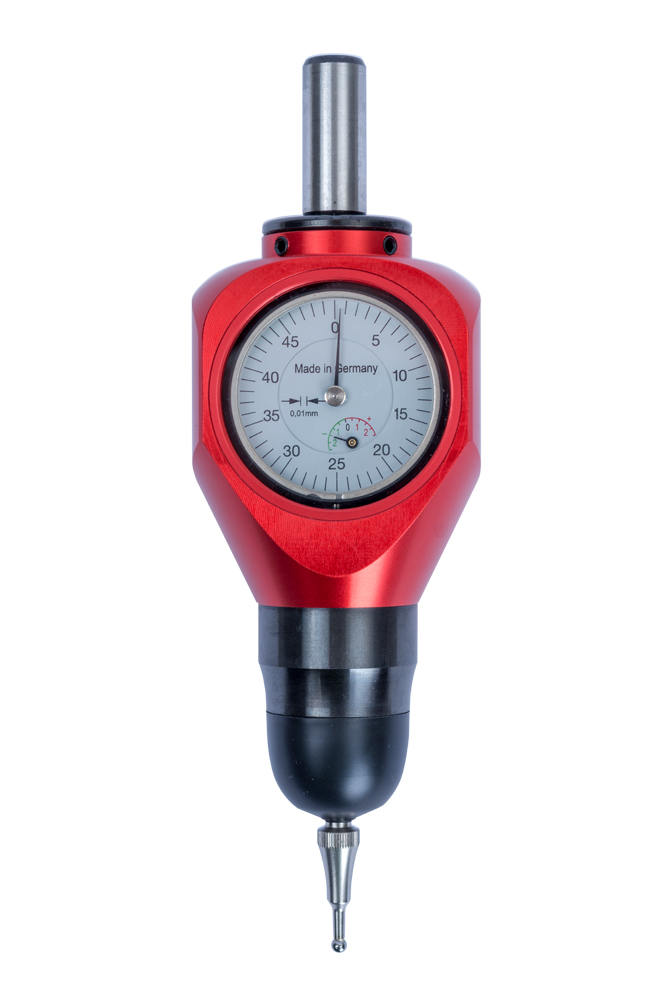

Kantentaster 3Dpro
Verwendung: Zum Suchen und Setzen der Werkstückreferenzpunkte in allen 3 Achsen
Eigenschaften: Der 3Dpro ist ein vollständig abgedichteter Kantentaster. So bleibt die Messuhr und die Tastermechanik auch bei Maschinen, in denen Kühlmittel tropft, vor Feuchtigkeit geschützt.
Arbeitsweise: Mit dem in die Maschinenspindel gespannte Kantentaster wird die als Nullpunkt vorgesehene Werkstückkante in X oder Y-Richtung angefahren, bis beide Zeiger der Meßuhr auf Null stehen. Der Tastkugel-durchmesser wird kompensiert. Die Spindel-Mittellinie steht dann genau über dieser Werkstückkante.
Technische Daten:
Gehäusedurchmesser 52 mm, Gesamtlänge 160 mm
Einspannschaft DIN 1835 B
Überfahrweg 3 mm, Sollbruchstelle am Tasterschaft
Einstellgenauigkeit 0,01 mm
Im Kunststoffkoffer transportsicher verpackt, mit Bedienungsanleitung.
Taster mit Hartmetallkugel
